Henüz değerlendirme yokYüzey Borulamalı Kum Filtre Sistemi – Epoksi Boyalı ST-37 Tanklı

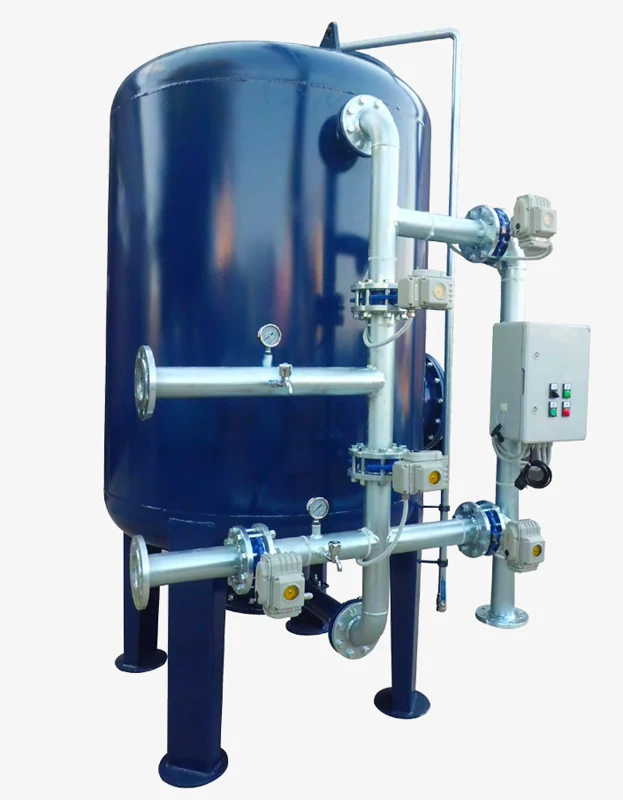

Askıda katı madde, tortu ve bulanıklığa neden olan partiküllerin tutulmasına yönelik kum filtrasyon sistemi. Epoksi boyalı ST-37 tank, yüzey borulama, elektrik aktüatörlü vanalar ve zaman kontrollü otomatik ters yıkama ile beş tank boyutu seçeneği sunar.
- Model:
- Epoksi Boyalı ST-37 Tanklı Yüzey Borulamalı Kum Filtre Sistemi
- Ürün kodu:
- 0747577422094
Her konfigürasyonun liste fiyatı ve KDV toplamı seçim yaptığınızda gösterilir.
Teknik Özellikler
Değerler doğrulanmış tank seçeneklerinin aralığıdır. Bir seçenek seçtiğinizde kartlar o tanka göre güncellenir.
- Filtrasyon türü
- Kum filtrasyonu
Yüksek debili işletme suyu hatlarında kullanılan epoksi boyalı st-37 tanklı yüzey borulamalı kum filtre sistemi, askıda katı maddeleri ve bulanıklığa neden olan partikülleri filtre yatağında fiziksel olarak tutmaya yönelik bir filtrasyon sistemidir. Epoksi boyalı ST-37 tankı, yüzey borulaması ve otomatik ters yıkama düzeniyle tortu giderimi ve filtre yatağının düzenli temizlenmesi için tasarlanmıştır.
epoksi boyalı st-37 tanklı yüzey borulamalı kum filtre sistemi: öne çıkan özellikler
- Epoksi boyalı karbon çelik tank yapısı.
- Elektrik aktüatörlü kelebek vanalar ve elektronik kartlı kontrol panosu.
- Zaman kontrollü otomatik ters yıkama ve ardından servis konumuna dönüş.
- PVC-U yüzey borulama; opsiyonel galvaniz yüzey borulama seçeneği.
- Sistem giriş ve çıkışlarında numune muslukları ile manometreler.
- Farklı servis debileri için beş tank boyutu seçeneği.
Bu ürün yalnızca filtre kumu veya antrasit değildir; tank, borulama, vana ve kontrol düzeni bulunan bir filtrasyon sistemidir. Medya dolumunun ve opsiyonların teklif kapsamı ayrıca netleştirilmelidir.
Teknik özellikler ve kapasite seçenekleri
| Özellik | Değer / yapı |
|---|---|
| Filtrasyon türü | Kum filtrasyonu |
| Tank | Epoksi boyalı ST-37 karbon çelik |
| Maksimum çalışma basıncı | 6 bar |
| Standart vana düzeni | Elektrik aktüatörlü kelebek vanalar |
| Ters yıkama kontrolü | Zaman kontrollü |
| Standart yüzey borulama | PVC-U |
| Borulama seçeneği | Galvaniz |
| Kontrol panosu | Elektronik kartlı |
| Elektrik beslemesi | 220V / 50 Hz / 1 pH |
| F-1215 ve F-1615 alt toplama yapısı | Ahtapot difüzör |
| F-2015, F-2415 ve F-2815 alt toplama yapısı | Ayna üzeri mantar difüzör |
Dar ekranda tablonun devamı için yatay kaydırın.
Model, debi ve medya miktarları
Servis debileri iki ayrı filtrasyon hızına göre verilmiştir. Bunlar günlük tüketim veya her su kalitesinde garanti edilen performans değerleri değildir. Seçim; ham su analizi, hedef çıkış kalitesi ve filtre yatağı tasarımıyla birlikte yapılmalıdır.
| Model | Tank boyutu (mm), Çap x Htop | Bağlantı çapı (DN-Flanş), servis - drenaj | Servis debisi (m³/saat), Hız=20m/saat | Servis debisi (m³/saat), Hız=30m/saat | Antrasit (lt) | Quartz (kg) |
|---|---|---|---|---|---|---|
| F-1215 | 1250 x 2790 | 65 - 65 | 25 | 37 | 350 | 1.375 |
| F-1615 | 1600 x 3020 | 80 - 80 | 40 | 60 | 595 | 2.375 |
| F-2015 | 2000 x 3250 | 100 - 100 | 63 | 94 | 805 | 3.150 |
| F-2415 | 2400 x 3400 | 125 - 125 | 91 | 136 | 1.155 | 4.525 |
| F-2815 | 2800 x 3750 | 150 - 150 | 123 | 185 | 1.575 | 6.200 |
Dar ekranda tablonun devamı için yatay kaydırın.
Beş boyut seçeneğinin tam adları:
- Epoksi Boyalı ST-37 Tanklı Yüzey Borulamalı Kum Filtre Sistemi - 1250 x 2790
- Epoksi Boyalı ST-37 Tanklı Yüzey Borulamalı Kum Filtre Sistemi - 1600 x 3020
- Epoksi Boyalı ST-37 Tanklı Yüzey Borulamalı Kum Filtre Sistemi - 2000 x 3250
- Epoksi Boyalı ST-37 Tanklı Yüzey Borulamalı Kum Filtre Sistemi - 2400 x 3400
- Epoksi Boyalı ST-37 Tanklı Yüzey Borulamalı Kum Filtre Sistemi - 2800 x 3750
Çalışma prensibi ve kullanım amacı
Servis sırasında su filtre yatağından geçer; askıda katı maddeler ve tortu oluşturan partiküller yatakta tutulur. Belirlenen periyotlarda sistem otomatik ters yıkamaya geçer, ardından yeniden servis konumuna döner.
Sistem, yüksek debili işletme suyu hatlarında fiziksel partikül ve bulanıklık kontrolü amacıyla değerlendirilir. Filtrasyon sonucu; suyun filtre içinden geçiş hızına, yatak yüksekliğine, katmanlardaki medya seçimine ve yıkama düzenine bağlıdır. Bu işlem tek başına dezenfeksiyon veya içilebilirlik güvencesi olarak değerlendirilmemelidir.
Doğru sistem nasıl seçilir?
Önce ham su analizi ve ihtiyaç duyulan servis debisi belirlenmelidir. Yalnızca tank çapına veya tablodaki en yüksek debiye göre seçim yapılmamalıdır.
Teklif değerlendirmesi için şu bilgileri paylaşın:
- Ham su analizi ve giderilmesi hedeflenen partikül veya bulanıklık sorunu.
- İstenen servis debisi ve işletmenin çalışma düzeni.
- Giriş basıncı, bağlantı koşulları ve kurulum alanı.
- Ters yıkama için su beslemesi ve drenaj olanakları.
- Elektrikli veya pnömatik vana tercihi ile kontrol ihtiyaçları.
Pnömatik vana tercihinde kuru enstrüman havasının temini müşteriye aittir. Bu seçenek için önerilen kompresör kapasitesi minimum 100 Lt/dk @ 8 bar'dır; bu değer filtre servis basıncı değildir.
Kurulum ve bakım
Kurulumda elektrik beslemesi, servis bağlantıları, ters yıkama suyu ve drenaj hattı birlikte planlanmalıdır. İşletme basıncı maksimum 6 bar sınırını aşmamalıdır.
- Giriş ve çıkış manometrelerini izleyerek işletme koşullarını takip edin.
- Numune musluklarından alınan örneklerle hedeflenen su kalitesini kontrol edin.
- Ters yıkama periyotlarını ham su yüküne ve çalışma koşullarına göre belirleyin.
- Vanaların, kontrol panosunun ve otomatik servis dönüşünün işleyişini kontrol edin.
- Medya bakımını ve yenileme ihtiyacını işletme koşullarına göre değerlendirin.
Sık sorulan sorular
Hangi su sorununa yöneliktir?
Askıda katı madde, tortu ve bulanıklığa neden olan partiküllerin fiziksel filtrasyonuna yöneliktir. Çözünmüş maddelerin tamamını gideren bir sistem olarak değerlendirilmemelidir.
En yüksek servis debisi hangi seçenektedir?
Tabloda en yüksek servis debisi F-2815 için Hız=30m/saat koşulunda 185 m³/saat olarak verilir. Aynı modelin Hız=20m/saat koşulundaki değeri 123 m³/saat'tir; uygun çalışma noktası su analizi ve proses ihtiyacına göre seçilmelidir.
Ters yıkama otomatik mi yapılır?
Evet. Zaman kontrollü sistem, belirlenen periyotlarda otomatik ters yıkama yapar ve ardından servis konumuna döner. Yıkama periyodu işletme koşullarına göre ayarlanmalıdır.
Pnömatik vana için ayrıca hava beslemesi gerekir mi?
Evet. Pnömatik seçenek kullanıldığında kuru enstrüman havası müşteri tarafından sağlanmalıdır. Elektrik aktüatörlü standart vana düzeni ile pnömatik seçeneğin besleme gereksinimleri farklıdır.
Kaynaklar
-
CDC — Arıtma yöntemlerine ilişkin genel ilke: farklı yöntemler farklı su sorunlarına yöneliktir; seçim su testi ve hedef parametreye göre yapılır. Bu açıklama, bu ürünün performansına, sertifikasına veya içilebilirlik sağlamasına ilişkin bir onay değildir.
