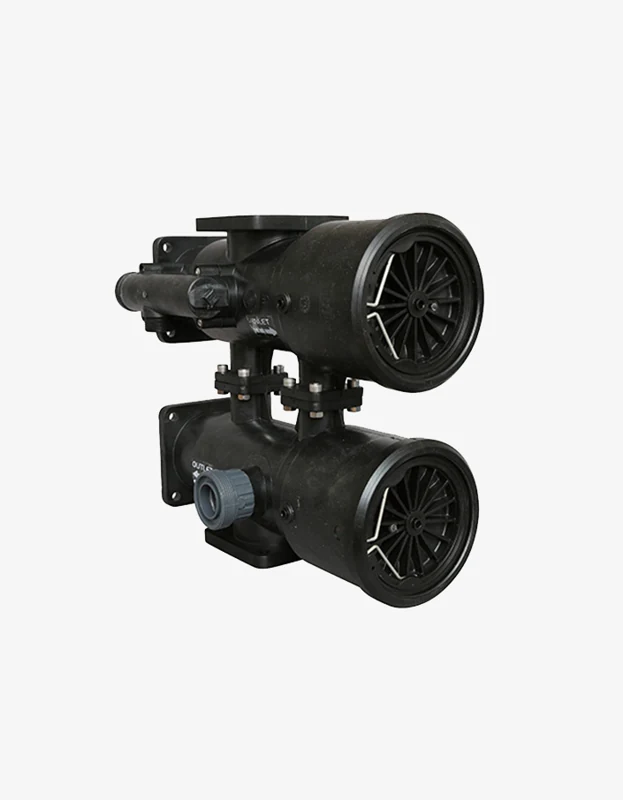

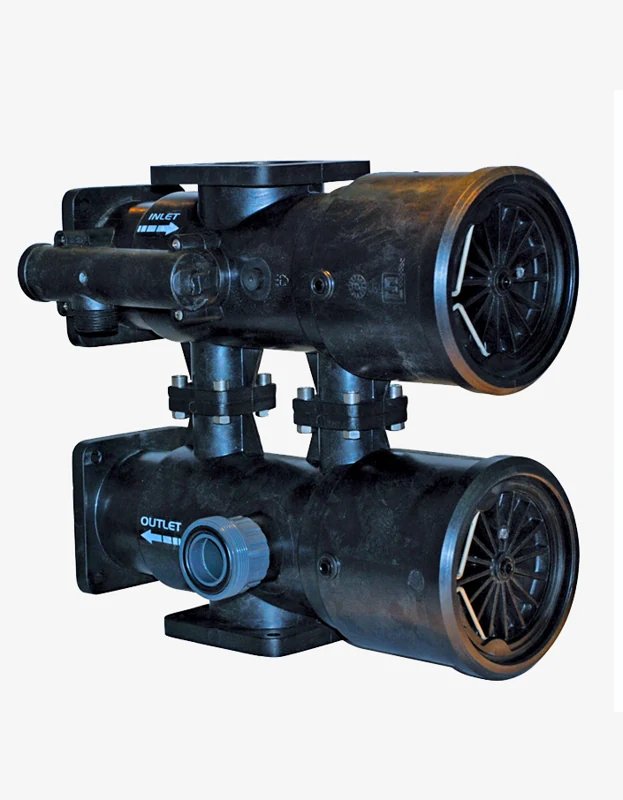

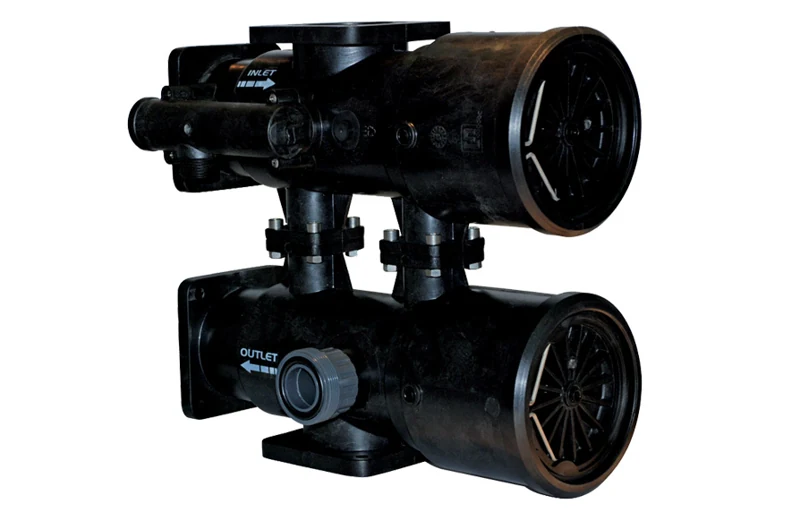

Henüz değerlendirme yokKontrol Valfi – Pentair Siata V360 Serisi
Endüstriyel filtrasyon, yumuşatma ve deiyonizasyon uygulamaları için yandan montajlı kontrol valfi. Dört gövde seçeneği bulunur; kontrol ünitesi ve diğer ekipmanlar ayrıca sipariş edilir. Tank, bağlantı ve proses ihtiyacınıza uygun seçim için teklif isteyin.
- Marka:
- Pentair Siata
- Model:
- Pentair Siata V360 Serisi Kontrol Valfleri
- Ürün kodu:
- 0747577420144
Her konfigürasyonun liste fiyatı ve KDV toplamı seçim yaptığınızda gösterilir.
Teknik Özellikler
Değerler doğrulanmış tank seçeneklerinin aralığıdır. Bir seçenek seçtiğinizde kartlar o tanka göre güncellenir.
- Giriş / çıkış bağlantısı
- 3" 'e kadar flanşlı – dişli veya yapıştırılacak
- Debi
- 32 m³/saat
- Çalışma basıncı
- 2 ila 6 bar
- Çalışma sıcaklığı
- 5 ila 40°C
- Montaj tabanı / tank bağlantısı
- Yandan montaj / flanşlı
- Tahliye hattı konektörü
- 40 mm ISO – çıkış gövdesinde kalıplanmış
- Gövde malzemesi
- Cam elyaf takviyeli ABS
Endüstriyel su arıtma sistemlerinde kullanılan kontrol valfi Pentair Siata V360 Serisi, suyu servis, geri yıkama ve uygulamaya uygun rejenerasyon adımlarına yönlendiren yandan montajlı bir valftir. Filtrasyon, yumuşatma ve deiyonizasyon proseslerinde akış yollarının yönetilmesini sağlar. Sertlik veya partikül giderimi ise valfin tek başına değil, uygun tank ve arıtma medyasıyla oluşturulan sistemin işlevidir.
kontrol valfi Pentair Siata V360 Serisi özellikleri
- Filtre, yumuşatma, katyonik ve anyonik uygulamalar için dört farklı gövde seçeneği.
- Cam elyaf takviyeli ABS gövde.
- Geri yıkama için yüksek akışlı piston tasarımı.
- Alüminyum alaşım halkalarla güçlendirilmiş kare flanşlar.
- Yandan montaj ve flanşlı tank bağlantısı.
Kontrol ünitesi dahil değildir; diğer ekipmanlar ayrıca sipariş edilmelidir. Kontrolör seçimi, kullanılacak proses ve istenen kontrol işleviyle birlikte yapılmalıdır.
Teknik bilgiler
| Özellik | Değer |
|---|---|
| Giriş / çıkış bağlantısı | 3" 'e kadar flanşlı – dişli veya yapıştırılacak |
| Montaj tabanı / tank bağlantısı | Yandan montaj / flanşlı |
| Tahliye hattı konektörü | 40 mm ISO – çıkış gövdesinde kalıplanmış |
| Gövde malzemesi | Cam elyaf takviyeli ABS |
| Çalışma basıncı | 2 ila 6 bar |
| Çalışma sıcaklığı | 5 ila 40°C |
| Kullanılabildiği tank ölçüleri | 24", 30", 36", 42", 48" |
Dar ekranda tablonun devamı için yatay kaydırın.
Valfin hidrolik değerleri
Aşağıdaki değerler 3,5 bar giriş basıncında, tek başına vana için belirtilmiştir. Komple sistemin arıtma kapasitesi veya garanti edilen pik performansı olarak değerlendirilmemelidir.
| Akış koşulu | Debi | Basınç kaybı |
|---|---|---|
| Sürekli servis | 32 m3/sa | ∆p = 1 bar |
| Pik | 42 m3/sa | ∆p = 1,9 bar |
| Maksimum geri yıkama | 15 m3/h | ∆p =1,9 bar |
| Maksimum hızlı durulama | 18 m3/saat | ∆p = 1,9 bar |
Dar ekranda tablonun devamı için yatay kaydırın.
Tank, medya, tesisat ve geri yıkama ihtiyacı birlikte değerlendirilmelidir. Filtre uygulamasında tank uygunluğu, filtre ortamının özelliklerine bağlıdır.
Dört gövde seçeneği
| Model kodu | Gövde işlevi | Bağlantı |
|---|---|---|
| V 360BKSMDA#N | Anyonik valf gövdesi | 2″ |
| V 360BKSMDK#N | Katyonik valf gövdesi | 2 1/2″ |
| V 360BKSMA#G | Yumuşatma gövdesi | 2 1/2″ |
| V 360BKSMF#F | Filtre gövdesi | 2 1/2″ |
Dar ekranda tablonun devamı için yatay kaydırın.
Serinin genel bağlantı bilgisi yerine, sipariş edilecek gövdenin bağlantı ölçüsü esas alınmalıdır.
Çalışma prensibi ve kullanım alanları
Valf, seçilen gövde ve kontrolörle birlikte suyun proses içindeki yönünü değiştirir. Filtre ile yumuşatma döngüleri aynı değildir.
Yumuşatma ve demineralizasyon döngüsü
- Geri yıkama: yukarı akış.
- Tuzlu su ve yavaş durulama: aşağı akış.
- Hızlı durulama: aşağı akış.
Filtre döngüsü
- Geri yıkama: yukarı akış.
- Hızlı durulama: aşağı akış.
Filtre uygulamasında, kontrolör tipine bağlı olarak tuzlu su çekme ve yavaş durulama süresi 0'a ayarlanmalıdır.
Seri; uygun sistem tasarımıyla su yumuşatma, filtrasyon, demineralizasyon, dealkalizasyon, demir ve mangan giderimi uygulamalarında değerlendirilir. Bu kullanım alanları, her gövdenin her prosese doğrudan uygun olduğu anlamına gelmez.
Seçim ve teklif rehberi
Uygun gövde ve kontrolörün seçilmesi için şu bilgileri paylaşın:
- Arıtma amacı ve su analizi.
- Tank ölçüsü, medya türü ve dolum miktarı.
- İstenen servis debisi ve geri yıkama ihtiyacı.
- Hat basıncı, su sıcaklığı ve tesisat bağlantıları.
- İstenen zaman veya debi kontrol işlevi.
Zaman ya da debi kontrollü çalışma, valf gövdesinden bağımsız olarak kontrolör ve ilgili donanım seçimiyle değerlendirilmelidir. Su yumuşatıcı ve demineralizasyon uygulamaları için belirtilen tank aralığı 24" - 48", reçine üst sınırı 1200 l'dir; bu değer tek başına sistem kapasitesi belirlemez.
Kurulum ve bakım
Kurulum öncesinde gövde kodu, yandan montaj bağlantısı, tahliye hattı ve kontrolör uyumu kontrol edilmelidir. Çalışma koşulları 2 ila 6 bar ve 5 ila 40°C aralıklarında tutulmalıdır.
Bakım planında bağlantı sızdırmazlığı, tahliye akışı ve çevrim geçişlerinin kontrolüne yer verin. Müdahale ve parça seçimini, seçilen gövde ile kontrolörün kullanım talimatlarına göre yetkili teknik personelle planlayın.
Sık sorulan sorular
Kontrol ünitesi ürüne dahil mi?
Hayır. Kontrol ünitesi ve diğer ekipmanlar ayrıca sipariş edilmelidir.
Filtre ve yumuşatma için aynı gövde mi seçilir?
Hayır. V 360BKSMF#F filtre gövdesi, V 360BKSMA#G ise yumuşatma gövdesidir. Katyonik ve anyonik uygulamalar için de ayrı gövde kodları bulunur.
32 m³/saat değeri tüm sistemin arıtma kapasitesi midir?
Hayır. Bu, valfin servis debisidir. Sistem seçimi; medya, tank, su özellikleri ve hidrolik koşullarla birlikte yapılmalıdır.
Hangi tank ölçüleriyle kullanılabilir?
24", 30", 36", 42" ve 48" tank ölçüleri belirtilmiştir. Nihai seçimde tank bağlantısı, proses ve medya gereksinimleri birlikte değerlendirilmelidir.
