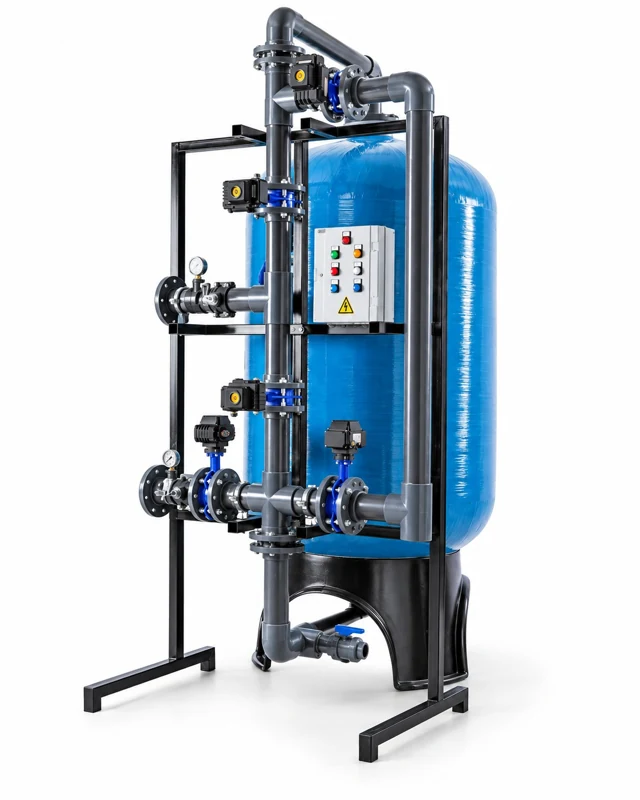

Aquamab Yüzey Borulamalı Multimedya Kum Filtre Sistemi

Yüzey borulamalı kum filtre sistemi Aquamab, işletmelerin su hazırlama hatlarında askıda katı maddelerin ve partikül kaynaklı bulanıklığın fiziksel filtrasyonu için kullanılır. Antrasit ve kuvars yatağı, tankın dışına yerleştirilen boru ve vana düzeniyle birlikte çalışır. FRP veya epoksi boyalı ST-37 gövde seçenekleri; servis debisi, su analizi, geri yıkama altyapısı ve işletme koşulları birlikte değerlendirilerek seçilir.

Yüzey borulamalı kum filtre sistemi: çalışma yapısı

Servis sırasında su, tank içindeki katmanlı filtre yatağından geçirilir. Yatakta tutulan katılar zamanla filtrenin işletme davranışını ve basınç kaybını etkiler. Otomatik ters yıkama, biriken katıların yataktan uzaklaştırılıp drenaja taşınması için akış yollarını değiştirir.

Yüzey borulamalı düzende servis, ters yıkama ve tahliye yolları tank dışındaki borular ve kontrol edilen vanalar üzerinden düzenlenir. Klasik üstten çok yollu kontrol valfli aileden farklı bir mekanik ve otomasyon düzenidir. Bir tank modelinin adının diğer ailede de bulunması, bu sistemlerin aynı valf, dolgu, debi veya teslimat kapsamına sahip olduğu anlamına gelmez.

Antrasit ve kuvars katmanlarının görevi

Antrasit ve kuvars, suyla taşınan katıların tutulduğu katmanlı filtrasyon yatağını oluşturur. Dolgu miktarı, seçilen tank ve işletme senaryosunun bir parçasıdır; farklı modellerin medya miktarları birbirine doğrudan aktarılmamalıdır. Medya seçimi ve yatağın işletilmesi, besleme suyunun özellikleri ve istenen filtrasyon sonucu ile birlikte ele alınır.

Bu proses çözünmüş tuz giderimi veya iyon değişimiyle yumuşatma değildir. Ters ozmozun yerine geçmez; tek başına dezenfeksiyon veya içilebilir su güvencesi olarak da kullanılmamalıdır. Partikül ve bulanıklık hedefleri, giriş suyundaki maddelerin yapısı ve sonraki prosesin ihtiyacına göre belirlenir.

FRP ve ST-37 seçeneklerini doğru karşılaştırın

Ailede beş FRP ve dört ST-37 konfigürasyon bulunur. Seçim yalnız başlangıç debisine veya gövde adına göre yapılmamalıdır. Suyun kimyasal özellikleri, basınç koşulları, yerleşim, bakım erişimi ve kontrol ihtiyacı birlikte değerlendirilmelidir. Malzeme adı tek başına her suya uygunluk veya korozyon dayanımı garantisi vermez.

Dar ekranda tablonun devamı için yatay kaydırın.

ST-37 tanklarda kontrol ve difüzör ayrımı

ST-37 düzeninde elektrik aktüatörlü vanalar ve PLC paneli, servis ile yıkama akışlarının kontrolünü sağlar. Dokunmatik ekran ve galvaniz borulama, bu grubun standart donanımına dahilmiş gibi değerlendirilmemeli; istenirse teklif kapsamına ayrı olarak yazılmalıdır.

AG-160 için ahtapot difüzör; AG-200, AG-240 ve AG-280 için ayna üzeri mantar difüzör tanımı esas alınır. Bu ayrım çelik tank seçeneklerine aittir. Aynı difüzör donanımının FRP konfigürasyonlara da dahil olduğu varsayılmaz.

Filtrasyon hızı ve servis debisi nasıl okunur?

20 ve 30 m/sa, filtre yatağındaki iki filtrasyon hızı senaryosudur. Bunlara karşılık gelen servis debileri m³/sa birimindedir. Bir hız senaryosu ile bir su debisi farklı büyüklüklerdir; ikisi aynı birim veya aynı kavram gibi kullanılmamalıdır.

İkinci debi, otomatik olarak azami garanti edilen kapasite ya da geri yıkama debisi değildir. Teknik karşılaştırmadaki iki değer aynı tank ve sistem konfigürasyonuna aittir; iki ayrı ürün seçeneği oluşturmaz. Kaynakta verilen debiler, tank kesitinden yeniden hesaplanan teorik değerlerle değiştirilmez.

Kapasite seçiminde hangi ihtiyaç dikkate alınır?

• Gerekli sürekli servis debisini ve kısa süreli pik debiyi birlikte belirleyin.
• Besleme suyunun bulanıklığını ve askıda katı madde yükünü paylaşın.
• Günlük çalışma süresini, kesintili veya sürekli kullanım düzenini açıklayın.
• Çıkış suyunu kullanacak ekipmanın su kalitesi ve basınç ihtiyacını belirtin.
• Geri yıkama için mevcut su debisini, basıncı ve uygun tahliye imkanını kontrol edin.

AG-6386 ve AG-160 aynı başlangıç debisine sahip olsa da farklı gövde ve donanım düzenleridir. Bu seçenekler model kodu, gövde, ikinci debi senaryosu, dolgu ve kontrol özellikleriyle ayrı değerlendirilir. Teknik karttan bir model seçildiğinde teklif formu da aynı konfigürasyona geçer.

Otomatik ters yıkama ve su sürekliliği

Zaman kontrollü otomatik ters yıkama, filtre yatağında biriken katıların uzaklaştırılmasına yönelik işletme döngüsüdür. Elektrik aktüatörlü kontrol düzeni akış yollarını değiştirir; yıkama suyunun drenaj hattından güvenle uzaklaştırılması gerekir.

Yıkama programının bulunması, her tesis için aynı süre ve aralığın uygun olduğu anlamına gelmez. Giriş suyunun katı yükü, çalışma süresi, basınç kaybının gelişimi ve çıkış suyunun durumu izlenerek işletme ayarları değerlendirilmelidir.

Tek tank geri yıkamadayken kesintisiz filtrelenmiş su sağlanacağı varsayılmamalıdır. Süreklilik gerekiyorsa depolama, uygun çoklu tank düzeni ve buna uygun kontrol mantığı ayrıca tasarlanır. Bunlar talep edilmeden standart paket kapsamında kabul edilmez.

Kurulumda borulama, basınç ve drenaj

PVC-U servis ve drenaj hatları mevcut tesisatla uyumlu planlanmalıdır. DN bağlantı ölçüsü tek başına hattın yıkama suyunu taşıyabildiğini göstermez; boru güzergahı, kot farkı, vana düzeni ve tahliye koşulları birlikte kontrol edilmelidir.

Basınç kaybı, işletme giriş basıncı ve kullanım noktasında gereken basınç birbirinden ayrıdır. Katalog çalışma basıncı üst sınırı da sistemin her koşulda uygun çalışacağını göstermez. Besleme ve geri yıkama sırasında kullanılabilir basınç ile elektrik beslemesi, seçilen konfigürasyonun teknik kartına ve saha koşullarına göre doğrulanmalıdır.

Tank çevresinde valf, kontrol kutusu, difüzör ve medya işlemlerine erişim için alan bırakılmalıdır. Model kodu fiziksel yerleşim ölçüsünün yerine kullanılmaz. Kurulum zarfını planlarken doğrulanmış ölçülendirme çizimi istenmeli; teknik kartta gösterilmeyen ölçüler tahmin edilmemelidir.

Endüstriyel kullanım ve proses sınırları

Yüzey borulamalı aile, partikül kontrolü gereken endüstriyel su hazırlama ve ön filtrasyon noktalarında değerlendirilebilir. Uygulamanın uygunluğu; sektör adından çok su analizi, katı yükü, hedef çıkış kalitesi ve tesisin servis koşullarıyla belirlenir.

Çözünmüş maddeler, sertlik veya mikrobiyolojik risk için gereken diğer arıtma adımları ayrı değerlendirilmelidir. Ölçülmemiş giderim yüzdesi, kesin mikron derecesi veya sertifika varsayımıyla ekipman seçilmemelidir. Filtreyi hattın bir bileşeni olarak değerlendirmek, sonraki ekipman için daha anlaşılır bir teknik teklif hazırlanmasını sağlar.

Bakım ve işletme kontrolü

• Giriş-çıkış basınçlarını ve basınç kaybındaki değişimi takip edin.
• Giriş ve çıkış bulanıklığını işletmenin kabul ölçütleriyle değerlendirin.
• Aktüatörlü vanaların konumlarını, kontrol komutlarını ve yıkama döngüsünü izleyin.
• Drenaj hattında tıkanma, kaçak veya olağan dışı medya taşınması olup olmadığını kontrol edin.
• Medya kontrolünü ve yenileme ihtiyacını işletme bulgularıyla birlikte planlayın.
• Tank, borulama ve elektrik düzenine müdahalede üretici talimatları ile yetkili teknik personelin değerlendirmesini esas alın.

Doğru teknik teklif için gereken bilgiler

Teklif talebinizde su kaynağını, güncel su analizini, bulanıklık ve askıda katı madde bilgilerini paylaşın. Sürekli ve pik debi, günlük tüketim, çalışma süresi, giriş basıncı, geri yıkama suyu imkanı, drenaj, elektrik beslemesi ve kurulum alanını belirtin.

FRP veya ST-37 tercihinizi, standart panel ihtiyacını ve istenen opsiyonları ayrıca yazın. Nihai konfigürasyon, kontrol ve teslimat kapsamı teknik seçimle birlikte netleştirilir. Üstten valfli farklı bir düzeni karşılaştırmak için Aquamab AG tam otomatik multimedya kum filtre ailesini inceleyebilirsiniz. Diğer çözümler Kum ve Multimedya Filtrasyon Sistemleri kategorisindedir.

Sık sorulan sorular

Yüzey borulamalı düzen, üstten valfli AG ile aynı ürün mü?

Hayır. Aynı model adları görülebilse de dış borulama, vana-kontrol düzeni, dolgu ve servis senaryoları ayrı ürün ailesine aittir. Seçim ve teklif, ilgili ailenin gerçek konfigürasyonu üzerinden yapılmalıdır.

İki filtrasyon hızı için iki ayrı varyasyon seçmem gerekir mi?

Hayır. Tek konfigürasyonun iki çalışma senaryosu vardır. Servis debisi, suyun özellikleri ve hedeflenen filtrasyon koşuluyla birlikte seçilir; ikinci senaryo azami veya geri yıkama debisi sayılmaz.

FRP seçeneklerde PLC veya dokunmatik ekran standart mı?

FRP grubu için bu donanımlar standart kapsam olarak doğrulanmış değildir. ST-37 grubunda PLC paneli belirtilmiştir; dokunmatik ekran bu grupta da opsiyoneldir.

Galvaniz borulama standart teslimata dahil mi?

Standart borulama PVC-U olarak belirtilmiştir. Galvaniz borulama ST-37 grubu için opsiyondur; isteniyorsa teklif kapsamına ayrı yazılmalıdır.

Geri yıkama sırasında üretim suyu kesilmez mi?

Tek tank için kesintisiz filtrelenmiş su varsayılmaz. Süreklilik ihtiyacı, depolama veya uygun çoklu tank ve kontrol düzeniyle ayrıca tasarlanır.

Model kodundan tankın yerleşim boyutlarını çıkarabilir miyim?

Hayır. Model kodu yerleşim çizimi değildir. Kamuya açık teknik kartta gösterilmeyen H/D bilgileri için üreticinin ölçülendirilmiş çizimi ve sistem/tank ayrımı istenmelidir.

Sistem sudaki çözünmüş tuzları da giderir mi?

Multimedya yatağı fiziksel partikül tutma içindir; ters ozmoz veya iyon değişimi işleminin karşılığı değildir. Farklı su kalite sorunları için gereken prosesler su analiziyle ayrıca belirlenir.

Hangi model için fiyat talep etmeliyim?

Önce hedef debi ve işletme koşullarınıza uygun modeli seçin. Aynı başlangıç debisinde dahi gövde, medya ve kontrol farkları olabildiği için fiyat talebi seçilen gerçek konfigürasyon ve teslimat kapsamıyla yapılmalıdır.
